پریسجن کاپر فلیٹ وائر کے لیے مربوط ڈرائنگ اور رولنگ لائن

GRM کی انٹیگریٹڈ ڈرائنگ اور رولنگ لائن فار پریسجن کاپر فلیٹ وائر ایک اپنی مرضی کے مطابق کاپر فلیٹ وائر پروڈکشن سلوشن ہے جو وائر ڈرائنگ، پریزیشن رولنگ، آن لائن پیمائش، اور ایک مسلسل عمل میں خودکار ٹیک اپ کو مربوط کرتا ہے۔ ٹرانسفارمر کنڈکٹرز، CTC کنڈکٹر مینوفیکچرنگ، اینامیلڈ مستطیل تار، اور EV موٹر فلیٹ وائر کی تیاری کے لیے ڈیزائن کیا گیا، لائن 400 میٹر فی منٹ تک کی رفتار حاصل کرتی ہے۔ یہ مربوط نظام کارکردگی کو بہتر بناتا ہے اور مواد کی ہینڈلنگ کو کم کرتا ہے۔

انکوائری بھیجیں۔

مصنوعات کی وضاحت

GRM انٹیگریٹڈ ڈرائنگ اور رولنگ لائن وائر ڈرائنگ، پریزیشن رولنگ، آن لائن پیمائش اور خودکار ٹیک اپ کو ایک مسلسل پیداواری عمل میں یکجا کرتی ہے۔ یہ نظام مقناطیسی تار، ٹرانسفارمر کنڈکٹر، سی ٹی سی کنڈکٹر اور ای وی موٹر ایپلی کیشنز میں استعمال ہونے والے اعلیٰ درستگی والے تانبے کے فلیٹ تار کی تیاری کے لیے ڈیزائن کیا گیا ہے۔

GRM انٹیگریٹڈ فلیٹ وائر پروڈکشن لائن کو مسلسل کے لیے ڈیزائن کیا گیا ہے۔صحت سے متعلق فلیٹ کنڈکٹرز میں تانبے کے تار کی پروسیسنگسخت جہتی رواداری اور بہترین سطح کے معیار کے ساتھ۔

ڈرائنگ اور رولنگ کے عمل کو ایک پروڈکشن سسٹم میں ضم کرنے سے، لائن مینوئل ہینڈلنگ کو کم کرتے ہوئے پیداواری کارکردگی کو نمایاں طور پر بہتر بناتی ہے اور طویل پیداواری چکروں میں مصنوع کی مستحکم مستقل مزاجی کو برقرار رکھتی ہے۔

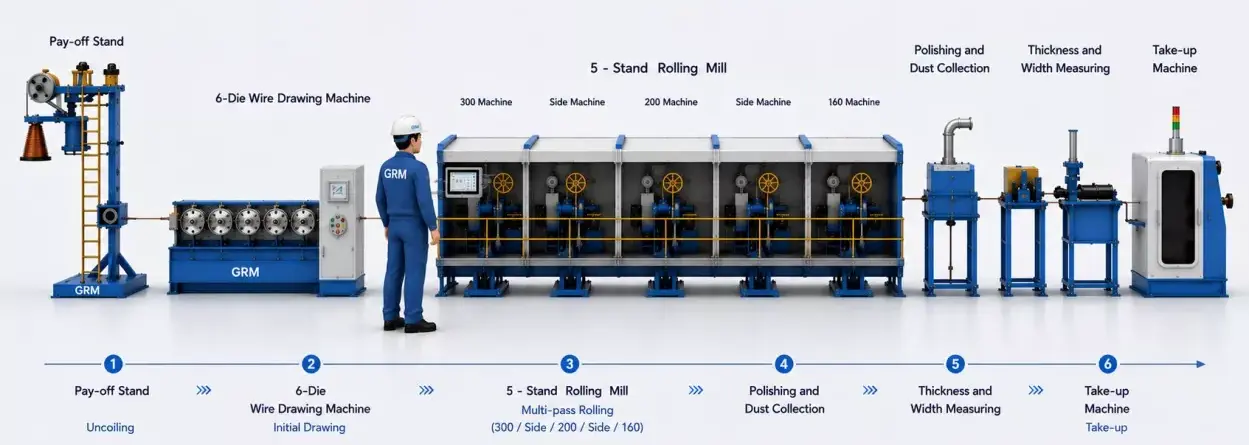

production line

لچکدار اور موثر ڈیزائن

عمودی کوائل پے آف اسٹینڈ: 1 سیٹ

DLF6D/500 سکس ڈائز ڈرائنگ مشین: 1 سیٹ

دو رول صحت سے متعلق رولنگ مل: 3 سیٹ

سائیڈ رولنگ مل: 2 سیٹ

آن لائن پالش اور دھول جمع کرنے کا آلہ: 1 سیٹ

آن لائن موٹائی اور چوڑائی ماپنے والا آلہ: 1 سیٹ

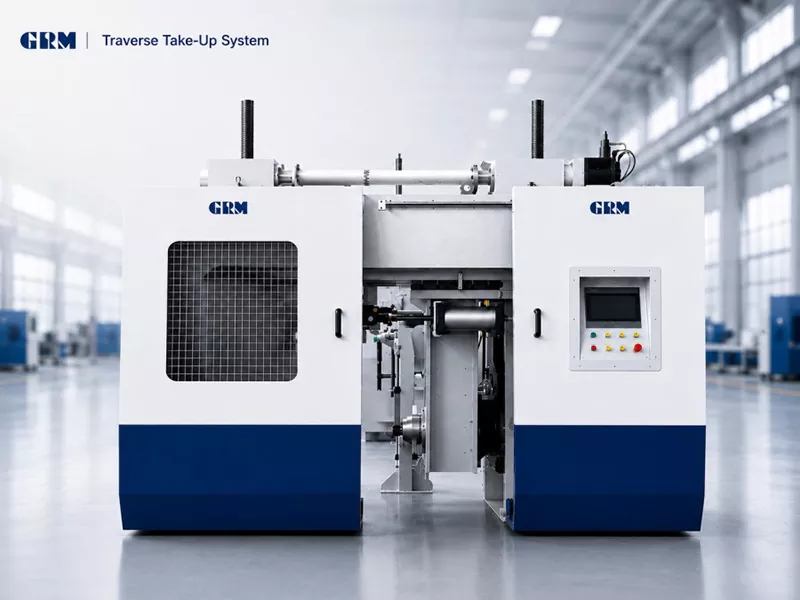

ٹرانسورس ٹیک اپ مشین: 1 سیٹ

کاپر وائر کی پیداوار کے لیے مکمل لائن

پریسیژن کاپر فلیٹ وائر کے لیے مربوط ڈرائنگ اور رولنگ لائن کو الیکٹریکل کنڈکٹر کی پیداوار میں اعلی جہتی درستگی کا مطالبہ کرنے کے لیے ڈیزائن کیا گیا ہے۔ 400 میٹر فی منٹ کی زیادہ سے زیادہ رفتار کے ساتھ، یہ تانبے کے فلیٹ تار کی بڑے پیمانے پر مسلسل مینوفیکچرنگ کے لیے موزوں ہے۔

روایتی اسٹینڈ لون رولنگ کے عمل کے مقابلے میں، مربوط لائن انٹرمیڈیٹ میٹریل ہینڈلنگ کو ختم کرتی ہے اور پوری پیداوار کے دوران اعلیٰ جہتی مستقل مزاجی کو یقینی بناتی ہے۔

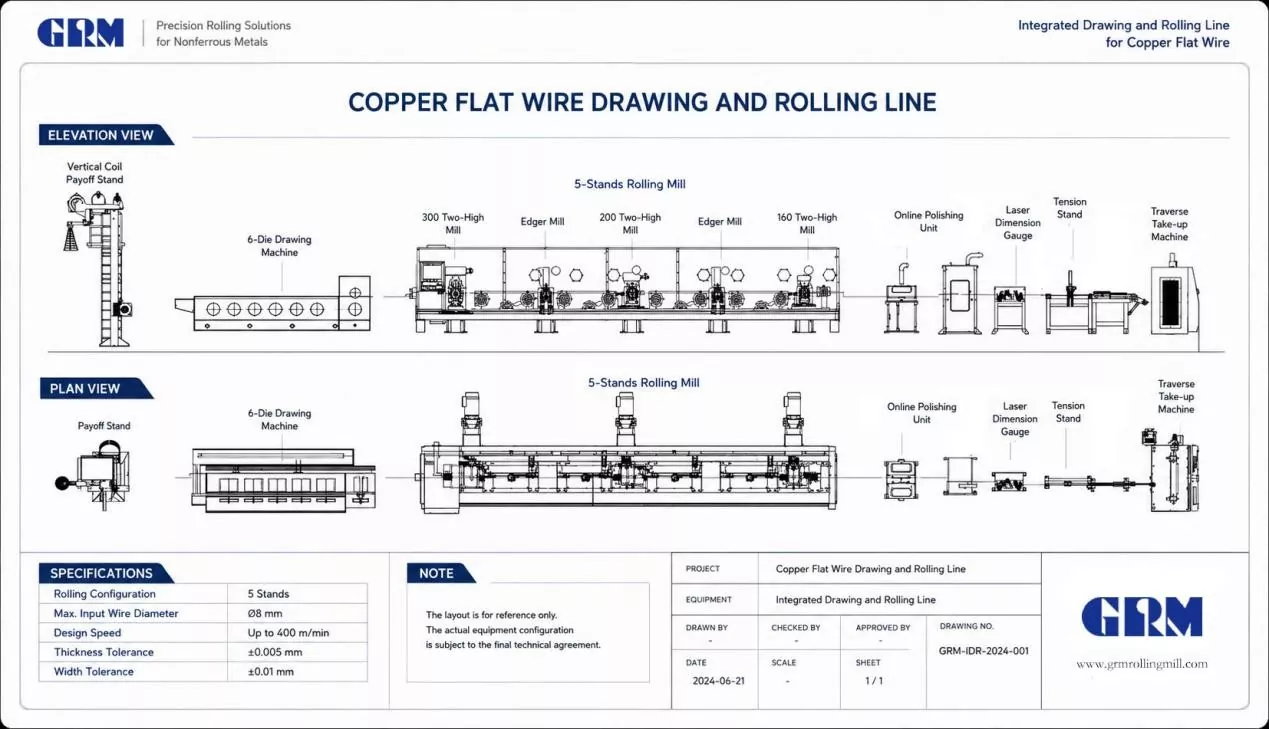

line process

* پروڈکشن لائن کے عمل کو کسٹمر پروڈکٹ کے طول و عرض کے مطابق اپنی مرضی کے مطابق کیا جاسکتا ہے۔

تکنیکی وضاحتیں

کنفیگریشن 5-اسٹینڈ رولنگ مل		GRM
پہلی دو ہائی مل	Ø ملی میٹر	300
پہلا ایڈجر مل	Ø ملی میٹر	155
دوسری دو ہائی مل	Ø ملی میٹر	200
دوسرا ایڈجر مل	Ø ملی میٹر	155
تیسری دو ہائی مل	Ø ملی میٹر	160
ڈیزائن کی رفتار	منٹ/منٹ	400
زیادہ سے زیادہ انٹیل وائر	Ø ملی میٹر	8
برداشت ختم	ملی میٹر	موٹائی: ± 0.005 چوڑائی: ± 0.01
عام تیار فلیٹ وائر سائز کی حد	ملی میٹر	موٹائی: 2.0-12 چوڑائی: 0.5-4.0

عام ایپلی کیشنز

انامیلڈ مستطیل مقناطیسی تار

CTC مسلسل ٹرانسپوزڈ کنڈکٹر

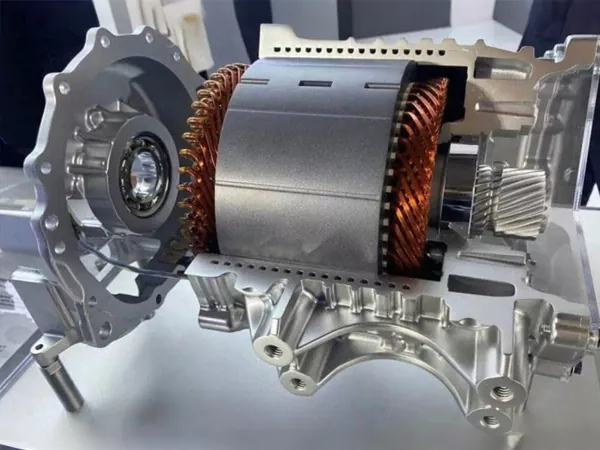

ای وی موٹر ہیئر پن کنڈکٹر

ای وی موٹر فلیٹ وائر کی پیداوار

اکثر پوچھے گئے سوالات

1. کیا یہ پروڈکشن لائن ٹرانسفارمر ایپلی کیشنز کے لیے تانبے کی فلیٹ تار تیار کر سکتی ہے؟

ہاں، لائن کو ٹرانسفارمر کنڈکٹرز، میگنیٹ وائر اور دیگر برقی ایپلی کیشنز کے لیے اعلیٰ صحت سے متعلق تانبے کے فلیٹ وائر بنانے کے لیے ڈیزائن کیا گیا ہے۔

2. کیا پریسجن کاپر فلیٹ وائر کے لیے مربوط ڈرائنگ اور رولنگ لائن کو اپنی مرضی کے مطابق بنایا جا سکتا ہے؟

ہاں، GRM آپ کے ان پٹ مواد، تیار شدہ تار کے طول و عرض اور پیداوار کی ضروریات کی بنیاد پر اپنی مرضی کے مطابق پروڈکشن لائن حل فراہم کرتا ہے۔

3. صحت سے متعلق رولنگ عمل کونسی درستگی حاصل کر سکتی ہے؟

درست تانبے کے فلیٹ تار کی پیداوار کے لیے نظام ±0.005 ملی میٹر تک موٹائی کی رواداری اور ±0.01 ملی میٹر تک چوڑائی کی رواداری حاصل کر سکتا ہے۔

4. الگ الگ مشینوں کے بجائے ایک مربوط ڈرائنگ اور رولنگ لائن کیوں منتخب کریں؟

انٹیگریٹڈ کاپر فلیٹ وائر پروڈکشن لائن کارکردگی کو بہتر بناتی ہے، مواد کی ہینڈلنگ کو کم کرتی ہے اور زیادہ مستحکم مصنوعات کی مستقل مزاجی کو یقینی بناتی ہے۔
