پی وی ربن کیا ہے اور یہ کیسے تیار کیا جاتا ہے؟

پی وی ربن کیا ہے، اور یہ کیسے تیار کیا جاتا ہے؟

پی وی ربنکرسٹل لائن سلکان فوٹوولٹک ماڈیولز کے اندر موجودہ ترسیل کے لیے ایک اہم موصل ہے۔ یہ عام طور پر ایک اعلی چالکتا تانبے کے بیس مواد سے بنایا جاتا ہے جو رولنگ، اینیلنگ اور ٹن چڑھانے کے عمل سے گزرتا ہے۔ ان کی درخواست پر منحصر ہے، PV ربن بنیادی طور پر انٹر کنکشن ربن اور بس بار ربن میں درجہ بندی کر رہے ہیں۔

باہم ربط کے ربن ملحقہ شمسی خلیوں کو جوڑتے ہیں، خلیات کے ذریعے پیدا ہونے والے کرنٹ کو سیل سٹرنگ میں چلاتے ہیں۔ بس بار ربن، جو عام طور پر سائز میں بڑے ہوتے ہیں، سیل کے تاروں سے کرنٹ اکٹھا کرتے ہیں اور اسے ماڈیول کے آؤٹ پٹ ٹرمینلز یا جنکشن باکس کی طرف لے جاتے ہیں۔ نتیجتاً، ربن کی جہتی درستگی، سیدھا پن، کوٹنگ کی یکسانیت، اور مکینیکل خصوصیات سولڈرنگ کے عمل کے استحکام اور ماڈیول کی طویل مدتی وشوسنییتا کو براہ راست متاثر کرتی ہیں۔

تانبے کے تار کو فلیٹ ربن میں کیوں رول کیا جانا چاہیے؟

روایتی گول تانبے کے تار کو براہ راست PV ماڈیولز میں استعمال نہیں کیا جا سکتا۔ اس کو اپنی کراس سیکشنل شکل کو تبدیل کرنے کے لیے پلاسٹک کی اخترتی کی ضرورت ہوتی ہے، مواد کو گول پروفائل سے چوڑائی سے موٹائی کے عین تناسب کے ساتھ فلیٹ پٹی میں تبدیل کرنا۔

ربن کی پیداوار میں، رولنگ کے عمل کا بنیادی کام صرف "تانبے کے تار کو چپٹا کرنا" نہیں ہے بلکہ کنٹرول شدہ اخترتی کے ذریعے مستحکم چوڑائی، موٹائی، کنارے کا معیار اور چپٹا پن حاصل کرنا ہے۔ چوڑائی میں اتار چڑھاو سولڈرنگ کی سیدھ کو متاثر کر سکتا ہے، ناہموار موٹائی برقی مزاحمت کی مستقل مزاجی کو متاثر کرتی ہے، اور ناقص سیدھا ہونا بعد کے مراحل میں سمیٹنے والی بے ضابطگیوں اور غیر مستحکم ٹن پلیٹنگ کا باعث بن سکتا ہے۔

لہذا، PV ربن رولنگ کے عمل کو مواد کی خرابی، تناؤ کو آرڈینیشن، جہتی معائنہ، اور سطح کے معیار پر بیک وقت کنٹرول کی ضرورت ہوتی ہے۔

پی وی ربن مینوفیکچرنگ کے عمل

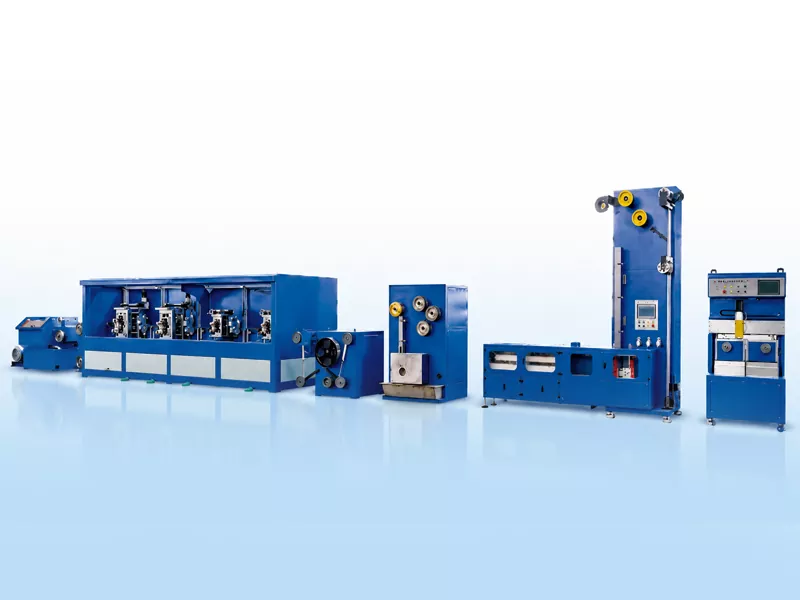

ایک عامپی وی ربن پروڈکشن لائنTU1 آکسیجن فری تانبے کے تار کو خام مال کے طور پر استعمال کرتا ہے۔ ملٹی اسٹیج وائر ڈرائنگ، پریزیشن رولنگ، لگاتار اینیلنگ، فلوکس ٹریٹمنٹ، ہاٹ ڈِپ ٹن پلیٹنگ، اور خودکار وائنڈنگ جیسے عمل کے ذریعے، یہ گول تانبے کے تار سے فلیٹ، ٹن چڑھایا ہوا کنڈکٹو ربنز کی مسلسل تیاری کو حاصل کرتا ہے۔

تانبے کے تار سے پی وی ربن مینوفیکچرنگ کے عمل تک

ڈرائنگ مشین

4 رول اسٹینڈ

اینیلنگ

ٹن کوٹنگ

خودکار کنڈلی چانگ

صحت سے متعلق ٹیک اپ

گول کاپر وائر → وائر ڈرائنگ → پریسجن رولنگ → اینیلنگ → فلکس ٹریٹمنٹ → ہاٹ ڈِپ ٹن پلیٹنگ → خودکار وائنڈنگ

مینوفیکچرنگ کے کلیدی چیلنجز

1. چوڑائی اور موٹائی کنٹرول

ربن کی چوڑائی اور موٹائی سولڈرنگ رابطے کے علاقے، برقی مزاحمت کی مستقل مزاجی، اور ماڈیول لے آؤٹ کے استحکام کا تعین کرتی ہے۔ چوڑی، پتلی بس بار پروڈکٹس کے لیے، رولنگ کے دوران معمولی اتار چڑھاؤ کو بھی بعد میں ٹن چڑھانے اور سمیٹنے کے مراحل میں بڑھا دیا جاتا ہے۔

2. پٹی چپٹا اور سیدھا پن

پٹی چپٹا اور سیدھا پن ٹن چڑھانے، تناؤ کے استحکام اور سمیٹنے کی صفائی کے دوران راستے کو متاثر کرتا ہے۔ ناقص سیدھا پن پٹی کو بھٹکنے کا سبب بنتا ہے، جس کے نتیجے میں ناہموار سمیٹنا یا بعد کے عمل میں ایڈجسٹمنٹ کے لیے ٹائم ٹائم ہوتا ہے۔

3. اینیلنگ اور مکینیکل پراپرٹیز

رولڈ تانبے کی پٹیوں کو ان کی میکانی خصوصیات کو ایڈجسٹ کرنے کے لئے اینیلنگ کی ضرورت ہوتی ہے۔ ناکافی اینیلنگ کے نتیجے میں ضرورت سے زیادہ سختی پیدا ہوتی ہے، جو ماڈیول میں بعد میں سولڈرنگ اور تناؤ سے نجات میں رکاوٹ بنتی ہے۔ اس کے برعکس، زیادہ اینیلنگ پیداوار کے استحکام اور جہتی مستقل مزاجی سے سمجھوتہ کر سکتی ہے۔

4. ٹن کوٹنگ کی یکسانیت

ہاٹ ڈِپ ٹن چڑھانے کے لیے ربن کی سطح اور کناروں کی مکمل کوریج کی ضرورت ہوتی ہے۔ بہت پتلی کوٹنگ سولڈریبلٹی کو متاثر کرتی ہے، جب کہ ضرورت سے زیادہ موٹی کوٹنگ مواد کی کھپت کو بڑھاتی ہے اور جہتی مستقل مزاجی کو متاثر کر سکتی ہے۔

5. سمیٹنے والی مستقل مزاجی

خودکار وائنڈنگ نہ صرف پروڈکٹ کی ظاہری شکل کو متاثر کرتی ہے بلکہ اس کے بعد کی پیکیجنگ، ٹرانسپورٹ اور استعمال کو بھی متاثر کرتی ہے۔ تناؤ پر قابو پانے، سروو سے چلنے والے ٹراورس میکانزم، اور سپول کو تبدیل کرنے کے طریقے جیسے عوامل سمیٹنے کی تنگی اور کنارے کی سیدھ کا تعین کرتے ہیں۔

آن لائن پیمائش کیوں اہم ہے۔

مسلسل پیداوار میں، دستی اسپاٹ چیک رولنگ کے عمل کے دوران ہونے والی چوڑائی اور موٹائی کے تغیرات پر بروقت رائے نہیں دے سکتے۔ آن لائن لیزر پیمائش اصل وقت میں جہتی انحراف کی نگرانی کرتی ہے اور آپریٹر انٹرفیس کو ڈیٹا فیڈ کرتی ہے، آپریٹرز کو فوری طور پر عمل کے پیرامیٹرز کو ایڈجسٹ کرنے کے قابل بناتی ہے۔

PV ربن مینوفیکچررز کے لیے، آن لائن معائنے کی اہمیت نہ صرف غیر موافق مصنوعات کا پتہ لگانے میں ہے بلکہ بیچ سے بیچ کے فرق کو کم کرنے اور مسلسل پیداوار کے دوران مستقل مزاجی کو بڑھانے میں بھی ہے۔

عام مصنوعات کی حد

پی وی بس بار کے لیے عام تیار شدہ طول و عرض 3 سے 8 ملی میٹر چوڑائی اور موٹائی میں 0.2 سے 0.4 ملی میٹر تک ہیں۔ طول و عرض، رواداری، ٹن کوٹنگ کی موٹائی، اور مکینیکل خصوصیات کے حوالے سے مخصوص تقاضے ماڈیول ڈیزائن، سولڈرنگ کے عمل، اور کسٹمر پروڈکٹ کے معیارات سے متعین ہوتے ہیں۔

نتیجہ

پی وی ربن مینوفیکچرنگ ایک ایسا عمل نہیں ہے جس میں سامان کا ایک حصہ شامل ہو۔ بلکہ، یہ ایک مسلسل، مربوط عمل ہے جس میں وائر ڈرائنگ، رولنگ، اینیلنگ، ٹن چڑھانا، معائنہ اور وائنڈنگ شامل ہیں۔ اعلی کارکردگی والے فوٹو وولٹک ماڈیولز کی تیاری کے لیے، ربن کے مستحکم طول و عرض، اچھی سیدھی، ایک یکساں ٹن کوٹنگ، اور قابل کنٹرول میکانی خصوصیات ماڈیول سولڈرنگ کے معیار اور طویل مدتی اعتبار کو یقینی بنانے کے لیے بنیادی ہیں۔
